基于TensorFlow的验证码识别

Posted on | In

这篇博客我们来用TensorFlow来实现一个验证码识别的深度学习模型，我们的。我们会先用标注好的数据来训练第一个模型，然后再用模型来实现验证码识别

验证码

我们先看下验证码是怎么样的， 我们使用Python的captcha库来生成验证码，再用pip安装好captcha之后，就可以用代码来生成一个简单的图形验证码了。

1
2
3
4
5
6
7
8
9
10
11
from captcha.image import ImageCaptcha
from PIL import Image
from matplotlib import pyplot  as plt

text = '1234'
image = ImageCaptcha()
captcha = image.generate(text)
captcha_image = Image.open(captcha)

plt.figure()
plt.imshow(captcha_image)

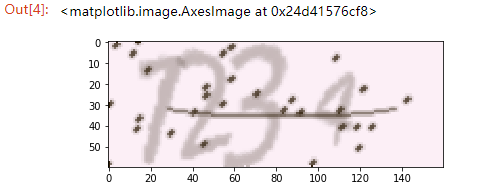

运行代码，就可以看到这样的图片了：

1

可以看到图片中的验证码内容就是我们所定义的text内容，这样我们就可以得到一张图片和其所对应的真是文本你，由此我们用它生成一批训练数据和测试数据

生成数据

我们先定义一个词表和其长度变量

1
2
3
VOCAB = list(str(123456789))
CAPTCHA_LENGTH = 4
VOCAB_LENGTH = len(VOCAB)

这里 VOCAB 就是词表的内容，即 0 到 9 这 10 个数字，验证码的字符个数即 CAPTCHA_LENGTH 是 4，词表长度是 VOCAB 的长度，即 10。

接下来我们定义一个生成验证码数据的方法，流程类似上文，只不过这里我们利用np.asarray()方法将返回的数据转为了 Numpy 形式的数组：

1
2
3
4
5
6
def generate_captcha(captcha_text):
    image = ImageCaptcha()
    captcha  = image.generate(captcha_text)
    captcha_image = Image.open(captcha)
    captcha_array = np.asarray(captcha_image)
    return captcha_array

我们看一下生成的验证码的矩阵shape是(60, 160, 3),是 60 x 160 像素的验证码，每个像素都有 RGB 值，所以最后一维即为像素的 RGB 值。

接下来我们需要定义 label，由于我们需要使用深度学习模型进行训练，所以这里我们的 label 数据最好使用 One-Hot 编码，即如果验证码文本是 1234，那么应该词表索引位置置 1，总共的长度是 40，我们用程序实现一下 One-Hot 编码和文本的互相转换。即如果验证码文本是 1234，那么应该词表索引位置置 1，总共的长度是 40

one-hot编码将离散特征的取值扩展到了欧式空间，离散特征的某个取值就对应欧式空间的某个点。one-hot多应用于分类器中。

将离散型特征使用one-hot编码，确实会让特征之间的距离计算更加合理。比如，有一个离散型特征，代表工作类型，该离散型特征，共有三个取值，不使用one-hot编码，其表示分别是x_1 = (1), x_2 = (2), x_3 = (3)。两个工作之间的距离是，(x_1, x_2) = 1, d(x_2, x_3) = 1, d(x_1, x_3) = 2。那么x_1和x_3工作之间就越不相似吗？显然这样的表示，计算出来的特征的距离是不合理。那如果使用one-hot编码，则得到x_1 = (1, 0, 0), x_2 = (0, 1, 0), x_3 = (0, 0, 1)，那么两个工作之间的距离就都是sqrt(2).即每两个工作之间的距离是一样的，显得更合理。

我们用程序实现一下one-hot编码和文本的互相转化

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
def text2vec(text):

    if len(text) > CAPTCHA_LENGTH:
        return False
    vector = np.zeros(CAPTCHA_LENGTH * VOCAB_LENGTH)
    for i, c in enumerate(text):
        index = i * VOCAB_LENGTH + VOCAB.index(c)
        vector[index] = 1
    return vector


def vec2text(vector):

    if not isinstance(vector, np.ndarray):
        vector = np.asarray(vector)
    vector = np.reshape(vector, [CAPTCHA_LENGTH, -1])   #这边的reshape的-1是将会被自动填入np的总长度除以CAPTCHA_LENGTH
    text = ''
    for item in vector:
        text += VOCAB[np.argmax(item)]
    return text

接下来我们构造出一批数据， x数据就是验证码的Numpy数组，y数据就是验证码文本的on-hot编码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
import random
from os.path import join, exists
import pickle
import numpy as np
from os import makedirs

DATA_LENGTH = 10000
DATA_PATH = 'data'

def get_random_text():
    text = ''
    for i in range(CAPTCHA_LENGTH):
        text += random.choice(VOCAB)
    return text

def generate_data():
    print('Generating Data...')
    data_x, data_y = [], []

    # generate data x and y
    for i in range(DATA_LENGTH):
        text = get_random_text()
        # get captcha array
        captcha_array = generate_captcha(text)
        # get vector
        vector = text2vec(text)
        data_x.append(captcha_array)
        data_y.append(vector)

    # write data to pickle
    if not exists(DATA_PATH):
        makedirs(DATA_PATH)

    x = np.asarray(data_x, np.float32)
    y = np.asarray(data_y, np.float32)
    with open(join(DATA_PATH, 'data.pkl'), 'wb') as f:
        pickle.dump(x, f)
        pickle.dump(y, f)

import random
from os.path import join, exists
import pickle
import numpy as np
from os import makedirs

DATA_LENGTH = 10000
DATA_PATH = 'data'

def get_random_text():
    text = ''
    for i in range(CAPTCHA_LENGTH):
        text += random.choice(VOCAB)
    return text

def generate_data():
    print('Generating Data...')
    data_x, data_y = [], []

    # generate data x and y
    for i in range(DATA_LENGTH):
        text = get_random_text()
        # get captcha array
        captcha_array = generate_captcha(text)
        # get vector
        vector = text2vec(text)
        data_x.append(captcha_array)
        data_y.append(vector)

    # write data to pickle
    if not exists(DATA_PATH):
        makedirs(DATA_PATH)

    x = np.asarray(data_x, np.float32)
    y = np.asarray(data_y, np.float32)
    with open(join(DATA_PATH, 'data.pkl'), 'wb') as f:
        pickle.dump(x, f)
        pickle.dump(y, f)

定义一个get_random_text()函数， 用于随机生成验证码文本， 然后用pickle写进硬盘。完成了生成数据的工作。

构建模型

我们用pickle.loads导入数据 ，从sklearn.model_selection 导入 train_test_split方法将模型分为三部分，训练集开发集，验证集，(比例为6：2：2):

1
2
3
4
5
6
7
8
9
10
11
12
13
14
with open('data.pkl', 'rb') as f:
    data_x = pickle.load(f)
    data_y = pickle.load(f)
    return standardize(data_x), data_y

train_x, test_x, train_y, test_y = train_test_split(data_x, data_y, test_size=0.4, random_state=40)
dev_x, test_x, dev_y, test_y, = train_test_split(test_x, test_y, test_size=0.5, random_state=40)
with open('data.pkl', 'rb') as f:
    data_x = pickle.load(f)
    data_y = pickle.load(f)
    return standardize(data_x), data_y

train_x, test_x, train_y, test_y = train_test_split(data_x, data_y, test_size=0.4, random_state=40)
dev_x, test_x, dev_y, test_y, = train_test_split(test_x, test_y, test_size=0.5, random_state=40)

接下来我们使用者三个数据集构建三个 Dataset 对象, 关于Tensorflow中的数据导入，可以参考Google官方文档

1
2
3
4
5
6
7
8
9
# train and dev dataset
train_dataset = tf.data.Dataset.from_tensor_slices((train_x, train_y)).shuffle(10000)
train_dataset = train_dataset.batch(FLAGS.train_batch_size)

dev_dataset = tf.data.Dataset.from_tensor_slices((dev_x, dev_y))
dev_dataset = dev_dataset.batch(FLAGS.dev_batch_size)

test_dataset = tf.data.Dataset.from_tensor_slices((test_x, test_y))
test_dataset = test_dataset.batch(FLAGS.test_batch_size)

tf.data.Dataset 表示一系列元素，其中每个元素包含一个或多个 Tensor 对象。例如，在图片管道中，元素可能是单个训练样本，具有一对表示图片数据和标签的张量。可以通过两种不同的方式来创建数据集：

  • 创建来源（例如 Dataset.from_tensor_slices()），以通过一个或多个 tf.Tensor 对象构建数据集。
  • 应用转换（例如 Dataset.batch()），以通过一个或多个 tf.data.Dataset 对象构建数据集。

然后我们初始化一个迭代器，并绑定到这个数据集上：

1
2
3
4
5
# a reinitializable iterator
iterator = tf.data.Iterator.from_structure(train_dataset.output_types, train_dataset.output_shapes)
train_initializer = iterator.make_initializer(train_dataset)
dev_initializer = iterator.make_initializer(dev_dataset)
test_initializer = iterator.make_initializer(test_dataset)

tf.data.Iterator 提供了从数据集中提取元素的主要方法。Iterator.get_next() 返回的操作会在执行时生成 Dataset 的下一个元素，并且此操作通常充当输入管道代码和模型之间的接口。最简单的迭代器是“单次迭代器”，它与特定的 Dataset 相关联，并对其进行一次迭代。要实现更复杂的用途，您可以通过 Iterator.initializer操作使用不同的数据集重新初始化和参数化迭代器，这样一来，您就可以在同一个程序中对训练和验证数据进行多次迭代（举例而言）。

接下来是模型部分了。为了简化写法，直接采用了TensorFlow中的layers模块：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# input Layer
# x.shape = [-1, 60, 160, 3]
x, y_label = iterator.get_next()
keep_prob = tf.placeholder(tf.float32, [])
y = tf.cast(x, tf.float32)
# 3 CNN layers
for _ in range(3):
    y = tf.layers.conv2d(y, filters=32, kernel_size=3, padding='same', activation=tf.nn.relu)
    y = tf.layers.max_pooling2d(y, pool_size=1, strides=2, padding='same')
    # y = tf.layers.dropout(y, rate=keep_prob)

# 2 dense layers
y = tf.layers.flatten(y)
y = tf.layers.dense(y, 1024, activation=tf.nn.relu)
y = tf.layers.dropout(y, rate=keep_prob)
y = tf.layers.dense(y, VOCAB_LENGTH)

这里我们的卷积核（patch）为3，padding模式为SAME，激活函数为relu。max_pooling的size为1，strides为2. 通过这样的卷积和池化层，数据的尺寸将会变成[sample_number, 32] 32是我们在tf.layers.cov2d中设置的输出channels数量(filter)。

经过全连接网络变换之后，y 的 shape 就变成了 [batch_size, n_classes]，我们的 label 是 CAPTCHA_LENGTH 个 One-Hot 向量拼合而成的，在这里我们想使用交叉熵来计算，但是交叉熵计算的时候，label 参数向量最后一维各个元素之和必须为 1，不然计算梯度的时候会出现问题。对于这个例子来说，我们现在未经处理label和logits的shape都是是[sameple_number, 1, 40]，我们想把它变成[sample_number, 4, 10]详情参见 TensorFlow 的官方文档：

NOTE: While the classes are mutually exclusive, their probabilities need not be. All that is required is that each row of labels is a valid probability distribution. If they are not, the computation of the gradient will be incorrect.

reshape代码：

1
2
y_reshape = tf.reshape(y, [-1, VOCAB_LENGTH])
y_label_reshape = tf.reshape(y_label, [-1, VOCAB_LENGTH])

接下来计算Loss和Accuracy，这里的计算交叉熵公式可以参考我另外一篇博客

1
2
3
4
5
6
7
# loss
cross_entropy = tf.reduce_sum(tf.nn.softmax_cross_entropy_with_logits(logits=y_reshape, labels=y_label_reshape))
# accuracy
max_index_predict = tf.argmax(y_reshape, axis=-1)
max_index_label = tf.argmax(y_label_reshape, axis=-1)
correct_predict = tf.equal(max_index_predict, max_index_label)
accuracy = tf.reduce_mean(tf.cast(correct_predict, tf.float32))

训练模型

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
# train
train_op = tf.train.RMSPropOptimizer(FLAGS.learning_rate).minimize(cross_entropy, global_step=global_step)
for epoch in range(FLAGS.epoch_num):
    tf.train.global_step(sess, global_step_tensor=global_step)
    # train
    sess.run(train_initializer)
    for step in range(int(train_steps)):
        loss, acc, gstep, _ = sess.run([cross_entropy, accuracy, global_step, train_op],feed_dict={keep_prob: FLAGS.keep_prob})
        # print log
        if step % FLAGS.steps_per_print == 0:
            print('Global Step', gstep, 'Step', step, 'Train Loss', loss, 'Accuracy', acc)

    if epoch % FLAGS.epochs_per_dev == 0:
        # dev
        sess.run(dev_initializer)
        for step in range(int(dev_steps)):
            if step % FLAGS.steps_per_print == 0:
                print('Dev Accuracy', sess.run(accuracy, feed_dict={keep_prob: 1}), 'Step', step)

在这里我们首先初始化 train_initializer，将 iterator 绑定到 Train Dataset 上，然后执行 train_op，获得 loss、acc、gstep 等结果并输出。

训练结果

1
2
3
4
5
6
7
8
Dev Accuracy 0.9580078 Step 0
Dev Accuracy 0.9472656 Step 2
Dev Accuracy 0.9501953 Step 4
Dev Accuracy 0.9658203 Step 6
Global Step 3243 Step 0 Train Loss 1.1920928e-06 Accuracy 1.0
Global Step 3245 Step 2 Train Loss 1.5497207e-06 Accuracy 1.0
Global Step 3247 Step 4 Train Loss 1.1920928e-06 Accuracy 1.0
Global Step 3249 Step 6 Train Loss 1.7881392e-06 Accuracy 1.0

验证集准确率 95% 以上。

测试

训练过程我们还可以每隔几个 Epoch 保存一下模型：

1
2
3
# save model
if epoch % FLAGS.epochs_per_save == 0:
    saver.save(sess, FLAGS.checkpoint_dir, global_step=gstep)

验证模型的时候Reload模型，然后进行验证：

1
2
3
4
5
6
7
8
9
10
11
# load model
ckpt = tf.train.get_checkpoint_state('ckpt')
if ckpt:
    saver.restore(sess, ckpt.model_checkpoint_path)
    print('Restore from', ckpt.model_checkpoint_path)
    sess.run(test_initializer)
    for step in range(int(test_steps)):
        if step % FLAGS.steps_per_print == 0:
            print('Test Accuracy', sess.run(accuracy, feed_dict={keep_prob: 1}), 'Step', step)
else:
    print('No Model Found')

验证之后其准确率基本是差不多的。
